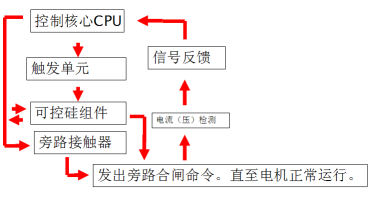

SYGR系列的控制是微处理器 CPU。微处理器对 SCR 进行相角触发控制以降低加在电机上的电压，然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。

a.高压固态软起动方式

1、全压起动

2、电压突跳启动（针对重负载）

2、电压斜坡起动

3、限流起动

4、软停车功能

b.高压固态软起特性（一）

高压晶闸管（阀组件）：可控硅是无触点的电子器件，不同于其他类型的产品需经常维护液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也停机维护。每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同，6KV系统用18只可控硅，1KV系统用3只可控硅，并且每组SCR组件都装有单过电压保护单元及均压单元。

c.产品的特性（二）

    触发系统：采用强触发脉冲电路，触发的一致性和性；的光纤传输，实现高压晶闸管的触发检测与低压控制回路之间的。

d.产品的特性（三）

    32位ARM 核微控制器执行控制、LCD 液晶\触摸屏显示，可显示三相电压、电流，故障信息、运行状态等 ；具有 RS-485 通讯接口，机或集中控制进行通信。

e.产品的特性（四）

(1) SYGR整体结构被划分为 3 个相互缘的部分。由高压可控硅模块、可控硅保护部件、真空开关 部件等组成的高压回路；由光纤触发部件、信号采集与保护部件组成的可控硅触发及信号采集与系统保护单元；由系统控制与显示部件构成的系统控制和人机交互单元；3 个单元之间相互缘，做到高、低压之间的。

(2)电源电缆可以从机柜的顶部或底部位置进入，在柜体内留有的空间以便于接电源进线、电机电缆从机柜的底部位置进入允许适当地进行弯曲。

   （3）在柜体中应用密封处理， 减少对机器的污染，布局合理。的数字触发系统将低压控制通过光纤连接到高压部分，便捷的维修设计允许各相模块可以单进行换。为运行安全起见，高压部分和低压部分完全开来.

   （4）SYGR 安装电磁闭锁装置，在带电情况下误入高压装置内。

f.产品的特性（五）

装置装有可直接起动电机的真空接触器，如果  SYGR  出现故障，可利用真空接触器直接起动电机，以生产的连续性。

完善的保护功能

a)、电机过载保护                    b）、转子堵转保护

c）、电机欠载保护                 d）、可控硅短路保护

e）、序保护                           f）、大电流保护

g）、逆向保护                           h）、相序保护

I ）、三相电流不平衡保护

k）、电机缺相保护                    i）、可控硅温度保护

M）、电机过压保护                 n）、电机起动过频保护

O）、门禁连锁保护

高压固态软起应用范围

SYGR应用于：电力系统；机械制造；水泥生产；冶金；矿山；造纸；化工；水处理……等行业。
