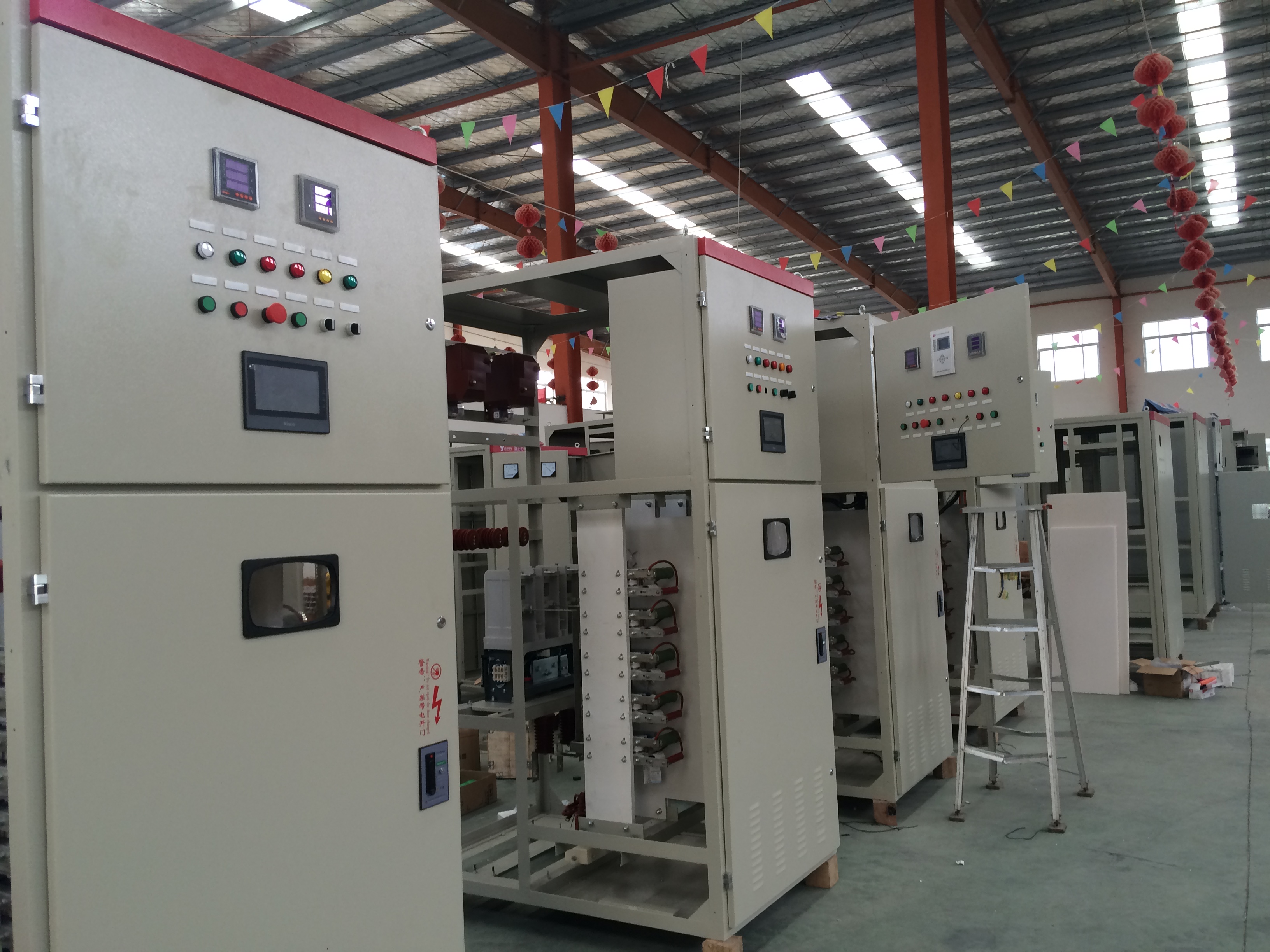

湖北双友电气高压固态软起动柜起停操作流程
高压固态软起动柜有两种起动方式,一种是软起方式;另一种是直起方式。其中:直起方式是备用方式,即在软起动柜出现元件损坏等不能复位的故障,所采用的起动方式。下面给出两种起动方式的操作步骤,以供参考。
软起方式
将柜体面板上的“软起/直起”旋钮,旋至软起位置;若要从高压固态软起动柜面板上的“起动”按钮起动时,则需将“本柜/远程”旋钮,旋至本柜位置;若是不从本柜起动,则需将“本柜/远程”旋钮,旋至远程位置。
送上控制电源,查看柜体面板上的黄色“故障指示”灯状态,若是亮着,则有故障,
可通过点击触摸屏下面,一个“故障查询(Query fault)”按钮,进入故障查询界面,查看故障信息,并通过点击左上方“复位(Reset)”按钮复位故障。若是外部输入故障,则须找到外部故障点,消除外部故障后才能复位成功。再查看一个红色“旁路合指示”灯状态,若是亮着,则表示旁路接器KM1处于合位,可直接按红色蘑菇头“急停”按钮,将其分开,然后复位故障即可。
3、合上前端高压开关柜的断路器,送主回路高压电源。电源送上后,查看高压固态软起动柜触摸屏“Voltage”是否有电压值,或者查看电压数显表与下柜门电磁锁上的三个小灯是否点亮,若点亮即高压电已送至本柜。
4、查看柜体面板上的个绿色“备妥指示”灯状态。若是亮着,则柜体无故障,可以正常起动。若是不亮,则检查旁路接触器KM1是否分开,高压开关柜主电源是否送上。
5、上述步骤准备完毕,则可正常起动,按下“起动”按钮,电机即可完成起动。
6、需要停机时,则直接按下停机按钮即可,再分开高压开关柜断路器,断开主回路高压电源。
直起方式
将柜体面板上的“本柜/远程”旋钮,旋至本柜位置;将“软起/直起”旋钮,旋至直起位置;按下“直按起动”按钮,合上旁路接触器KM1。
合上高压开关柜断路器,送主回路高压电源,电机即可起动完成。
需要停机时,直按分开高压开关柜断路器,断路主回路高压电源,再按按红色蘑菇头“急停”按钮,分开旁路接触器KM1。
注:起动停机按钮全部用常开点。在操作中,按下1S即松开,禁止常按不松。
