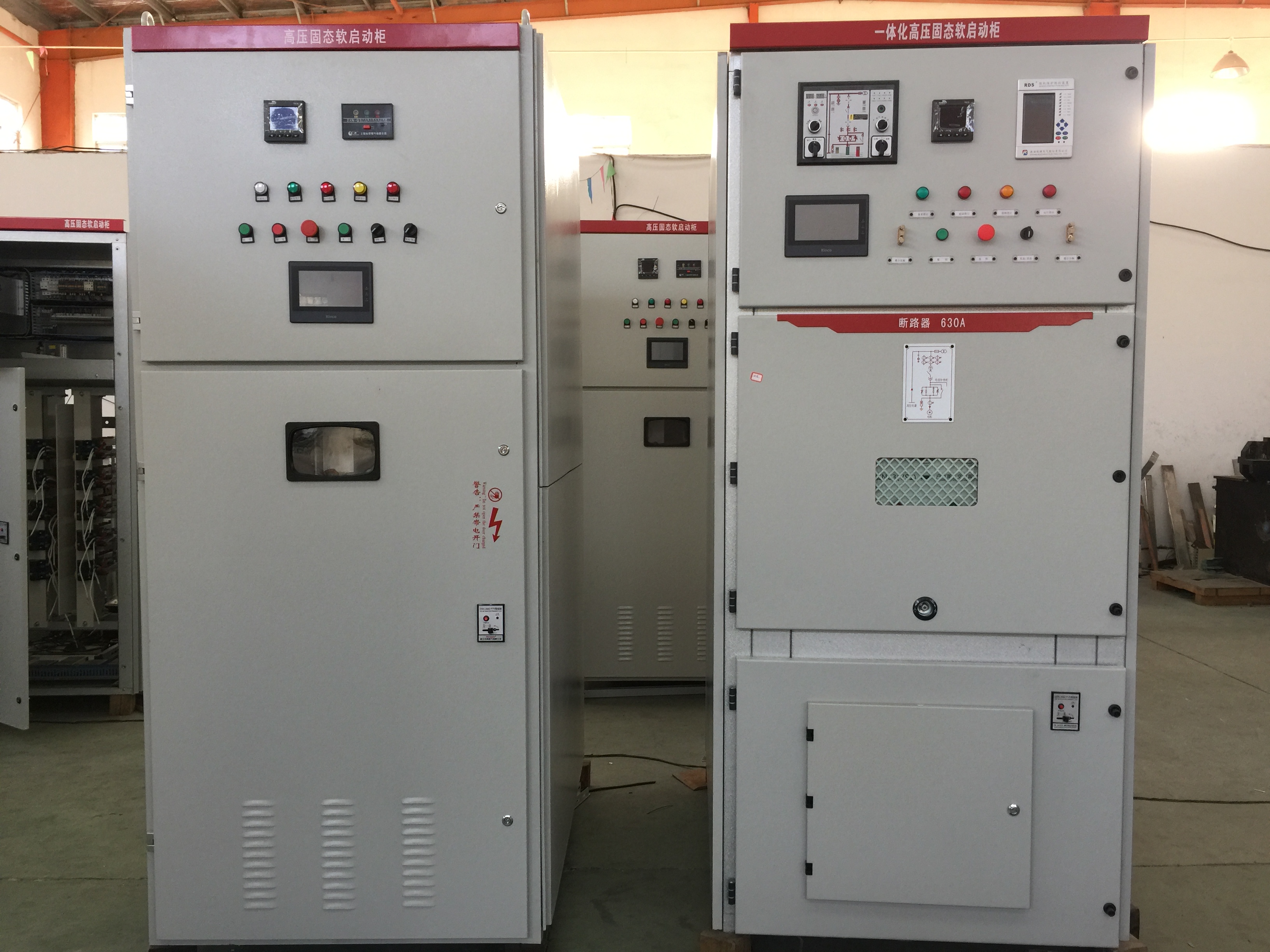

水利泵站型10kv高压固态软起动柜介绍

随着高压电动机的应用普及，10kv高压固态软起动柜的需要也随之越来越多，下面为您介绍下都有那些方面会用到10kv高压固态软起动柜，使用10kv高压固态软起动柜有的性能！

10kv高压固态软起动柜性能指标

交流电压 AC3kV/6kV/10kV，±10%-15%；

负载类型 三相高压交流异步电机、同步电机

频率 50Hz/60Hz ± 2Hz

主回路组成 3kV,12SCRS；6kV,18SCRS；10kV，30SCRS；

瞬时过压保护 均压保护器和阻容吸收网络

冷却方式 自然冷却

控制方式 三线制

环境条件 环境温度：-10-40℃，海拔：不超过2000米，相对湿度：不超过85%

10kv高压固态软起动柜的控制系统

SYGR系列10kv高压固态软起动柜控制系统由微控制器、脉冲放大、取能触发三部分组成。

1）微控制器部分

微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。

显示屏选用触摸屏，内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。

2）脉冲放大部分

脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气。

3）取能触发部分

脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气。

SYGR系列10kv高压固态软起动柜主要一次器件包括：真空交流接触器或真空断路器、串联晶闸管模块、过电压保护器、高压电流互感器、高压电压互感器、软起动控制器、电源模块等。启动装置内部结构简单，各部分模块化，维护检修简单方便。

SYGR系列10kv高压固态软起动柜结构设计紧凑合理，维护方便。柜体尺寸可以根据用户要求做适当调整。

10kv高压固态软起动柜询价需知参数：

电动机功率，电动机电压，电动机负载。如有疑问请联系10kv高压固态软起动柜厂家。
