可频繁起动的高压固态软启动柜 10KV高压固态软起动柜 是采用国产晶闸管或者abb晶闸管平均分压的形式,实现了鼠笼式电机的软起动和软停车功能。高压固态软启动柜主要用于水利水电、化肥厂、矿山等企业的各种泵类负载或风机类负载.本文报价为小规格常规价格,具体报价可以根据用户的现场工况和器件要求有所波动,如果您想咨询或了解更多的晶闸管软启动柜,我们竭诚为您提供满意的售前售后服务!
小张向您介绍高压固态软起动柜产品适用场地,湖北襄阳起源地,软起动设备发源基地。详情请咨询厂家。
高压固态软起动柜产品简介
高压固态软起动柜是高压交流电动机起动的设备,它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。SYGR系列高压固态软起动装置是由多个晶闸管串并联而成,通过控制晶闸管的触发角来控制输出电压的大小,可以使电机起动过程中不同电压和电流要求。在电机起动过程中,SYGR系列高压固态软起动装置按照预先设定的起动曲线,增加电机的端电压,使电机平滑加速,从而减少电机起动对电网、电机和相连设备的电气和机械冲击。当电机起动到正常转速后,旁路真空接触器或断路器接通,电机起动完成。电机运行过程中,软起动装置继续监控电机,实时测量电机电流、电压,并提供各种故障保护。
高压固态软起动柜性能指标
小张向您介绍高压固态软起动柜产品适用场地,湖北襄阳起源地,软起动设备发源基地。详情请咨询厂家。
高压固态软起动柜产品简介
高压固态软起动柜是高压交流电动机起动的设备,它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。SYGR系列高压固态软起动装置是由多个晶闸管串并联而成,通过控制晶闸管的触发角来控制输出电压的大小,可以使电机起动过程中不同电压和电流要求。在电机起动过程中,SYGR系列高压固态软起动装置按照预先设定的起动曲线,增加电机的端电压,使电机平滑加速,从而减少电机起动对电网、电机和相连设备的电气和机械冲击。当电机起动到正常转速后,旁路真空接触器或断路器接通,电机起动完成。电机运行过程中,软起动装置继续监控电机,实时测量电机电流、电压,并提供各种故障保护。
高压固态软起动柜性能指标
类别 | 说明 |
交流电压 | AC3kV/6kV/10kV,±10%-15%; |
负载类型 | 三相高压交流异步电机、同步电机 |
频率 | 50Hz/60Hz ± 2Hz |
主回路组成 |
3kV,12SCRS;6kV,18SCRS;10kV,30SCRS; |
瞬时过压保护 | 均压保护器和阻容吸收网络 |
冷却方式 | 自然冷却 |
控制方式 | 三线制 |
环境条件 | 环境温度:-10-40℃,海拔:不过2000米,相对湿度:不过85% |
高压固态软起动柜工作原理
图1.1 高压软起动器原理框图
软起动装置检测到外部起动命令时,由微处理器检测到同步信号后,对主回路可控硅相位角触发进行控制,逐渐增加电机端的电流和电压,从而平滑起动电机。在此过程中,RC阻容吸收单元吸收可控硅反向关断时的电压;均压电阻擎制可控硅电压,串联回路中每只可控硅电压相等。光纤触发控制器与高压可控硅之间的电气,同时触发信号不受电磁干扰。
4、控制系统
SYGR系列高压固态软起动器控制系统由微控制器、脉冲放大、取能触发三部分组成。
- 微控制器部分
显示屏选用触摸屏,内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。
- 脉冲放大部分
- 取能触发部分

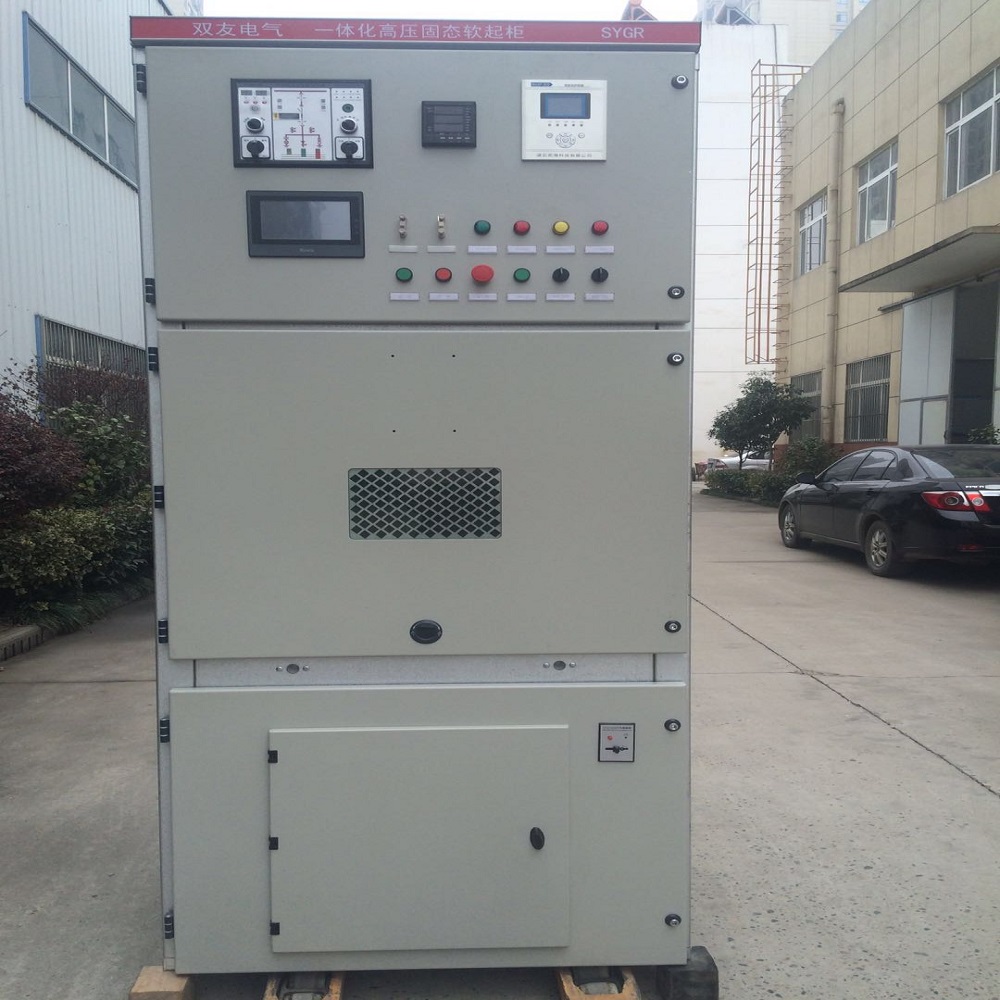

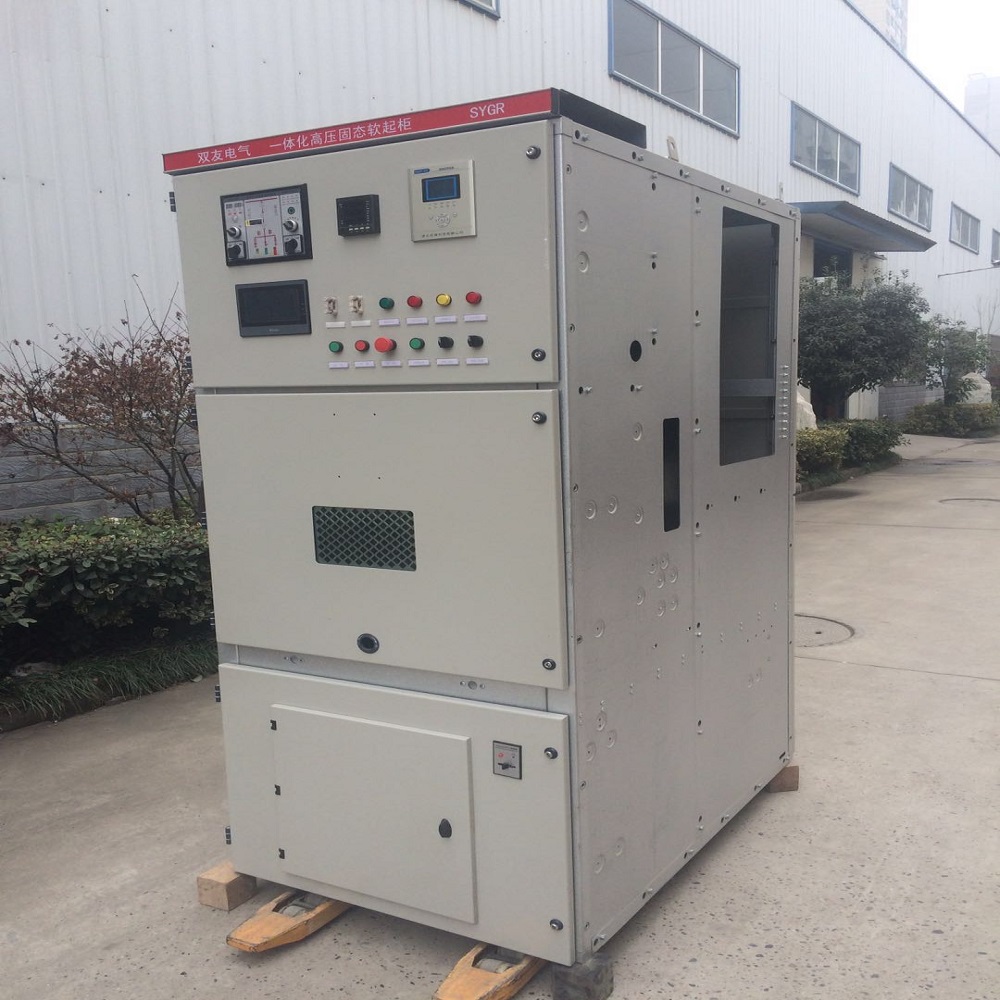

三合一高压固态软起动柜
