SYGR系列高压固态软起动柜的几种设计
高压固态软起动柜的一种是只作为启动来用的设备，需与高压开关运行柜配套使用。

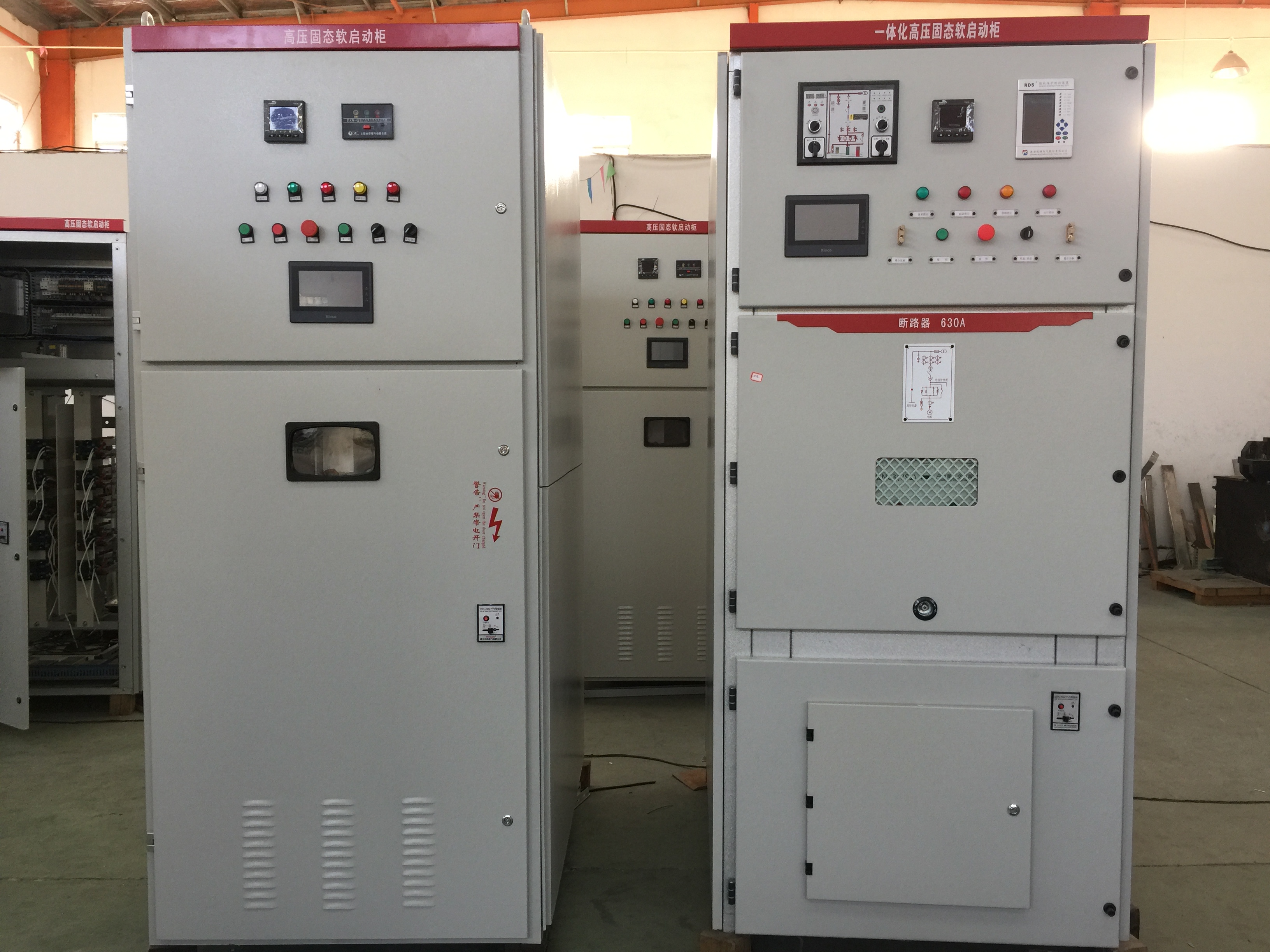

例图如下图左：

高压固态软起动柜的二种是一体化高压固态软起动柜的设计需要接入输入、输出高压电力电缆和控制电缆，便可投入运行。设备在出厂前都进行整体设计，并出具测试报告。
例图入下图右：

高压固态软起动柜需具有以下可调保护功能，包括：过载，瞬时过电流，欠电流，欠压/过压、缺相、相序，反相、不平衡电流、接地、晶闸管短路、软起动器温、电机过载、电机堵转、起动次数过多、起动时、电流失衡，频率，辅助跳闸A，辅助跳闸B，启动时，通讯故障，电源/时钟故障，SCR温度，接地故障，掉相，掉电源，未检测到电机.
高压固态软起动柜控制回路能接入多路开关量输入点：手动起动、手动停止、急停控制、复位及联锁停机信号等。软起动器还能输出多路开关量：运行信号、故障信号、旁路位置信号等，能将跳闸信号输出至进线接触器跳闸。开关量输入、输出信号都经过端子外引。

高压固态软起动柜选型方面

型号	电压等级	额定电流	柜体尺寸
	（kV）	(A)	高mm	宽mm	深mm
SYGR-350/3	3	80	2300	1000	1500
SYGR-650/3	3	160	2300	1000	1500
SYGR-900/3	3	220	2300	1250	1500
SYGR-1150/3	3	280	2300	1250	1500
SYGR-1500/3	3	360	2300	1250	1500
SYGR-1500以上	3	＞360	预定
SYGR-700/6	6	80	2300	1000	1500
SYGR-1300/6	6	160	2300	1000	1500
SYGR-1800/6	6	220	2300	1000	1500
SYGR-2300/6	6	280	2300	1000	1500
SYGR-3150/6	6	360	2300	1000	1500
SYGR-3000/6以上	6	＞360	预定
SYGR-850/10	10	60	2300	1000	1500
SYGR-1100/10	10	80	2300	1000	1500
SYGR-2000/10	10	140	2300	1000	1500
SYGR-2200/10	10	160	2300	1000	1500
SYGR-2750/10	10	200	2300	1000	1500
SYGR-3050/10	10	220	2300	1000	1500
SYGR-3800/10	10	280	2300	1000	1500
SYGR-5000/10	10	360	2300	1000	1500
SYGR-5000/3以上	10	＞360	预定
