地区高原型高压固态软起动一体柜

湖北双友电气小张向您介绍地区高原型高压固态软起动一体柜，我公司根据客户使用地点的不同，设计不同的高压固态软起动一体柜，不同的海拔地区使用不同的高压固态软起动一体柜。

下面介绍下地区高原型高压固态软起动一体柜：

SYGR高压固态软起动一体柜参数

1  产品名称：高压固态软起动一体柜

型号规格：合体柜

外形尺寸及颜色：根据需方要求，柜体颜色由需方提供色板

被控电机参数及负载参数

被控电机额定参数

型 号：       功率56KW,转速：    定子电压1KV,定子电流：   功率因数     负载特征：水泵

工作环境及制造标准

工作环境

室内安装，环境温度~+4℃；

空气相对湿度不大于95（空气相对温度2℃±5℃）；

海拨不大于1米；

周围空气应无腐蚀和破坏缘的气体，无危险、无导电尘埃；

无剧烈振动和冲击；

安装倾斜度不大于5°；

工作电压在额定电压的85-11范围内；

3..1.8 对于出以上环境之工况，须另议。

二.高压固态软起动一体柜要求

2.1一般要求

2.1.1、本要求适用湖北双友电气成套设备有限公司相关要求。提出了结构、性能、和试验等方面的要求。

2.1.2、本要求提出的为*低限度的要求，并未对细节作出规定。也未充分引述有关的标准和规范的条文，乙方应提供招标方合本规范书和有关工业标准的产品。

2.1.3、本要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按执行。

2.1.4、在签订合同后，如有新的标准、规范和规程则以*新标准为准。

2.1.5、在产品质保期内，因产品质量问题引起的设备故障，由中标单位负全责。

2.2.方案描述

2.2.1系统采用合体柜方案。

2.2.2系统组成：软起柜柜内包含主真空断路器，旁路接触器，高压电子式，熔断器，电流互感器，接地开关和软起单元。

2.3要求

2.3.1高压固态软起动一体柜应本项目电动机的起动，采取电流闭环控制自动检测电机电流，可根据现场要求，预制不同的起动参数，实现*优化的起动，电动机起动3次/小时。

2.3.2 一体化设计，招标方要接入输入、输出高压电力电缆和控制电缆，便可投入运行。设备在出厂前都进行整体设计，并出具测试报告。

2.3.3 软起动器部件正常安装、保养和修理时不会受到损伤及造成检修人员的伤害。

2.3.4  高压固态软起动一体柜柜采用空冷，柜体设照明灯和冷凝加热器，额定电压为交流22V。

2.3.5软起动装置控制信号采用光纤通讯。

2.3.6能设置初始起动电流，提供大的起动转距，电动机的正常平稳起动。软起的初始起动电流在2-55范围内数字可调。

2.3.7起动控制：为了减少负载起动时电动机起动电流对电网造成的冲击，要求软起动装置对电动机实行软起动以及尽可能减少电动机起动时产生的机械冲击。根据负载的不同要求，系统的起动设置至少可调用两套起动/停止方案，并具有脉冲突跳起动功能和泵控制功能可选择。系统应具有自适应加减速控制功能，能从起动或停止种可能的控制方案中，自动选择*适合该系统负载的一条曲线。

2.3.8系统提供RS-485通讯接口，MODBUS或PROFIBUS通讯协议，可通过通讯进行起、停、保护等参数设定，查看软起动运行状态参数及记录。并能分别从就地操作盒，控制室人机界面，以及远程网络实现对系统进行起，停等常规操作。

2.3.9 1kV固态软起动器需具有以下可调保护功能，包括：过载，瞬时过电流，欠电流，欠压/过压、缺相、相序，反相、不平衡电流、接地、晶闸管短路、软起动器温、电机过载、电机堵转、起动次数过多、起动时、电流失衡，频率，辅助跳闸A，辅助跳闸B，启动时，通讯故障，电源/时钟故障，SCR温度，接地故障，掉相，掉电源，未检测到电机.

2.3.1软起动器控制回路能接入多路开关量输入点：手动起动、手动停止、急停控制、复位及联锁停机信号等。软起动器还能输出多路开关量：运行信号、故障信号、旁路位置信号等，能将跳闸信号输出至进线接触器跳闸。开关量输入、输出信号都经过端子外引。

2.3.11为避免调试高压电机过程中一些人为的误操作引起意外事故，软起动器应具备带低压电机进行预调试功能。

2.3.12低压部分的控制组件均安装在低压室。工作过程中，不关闭软起动器就可以打开低压室门。

2.3.13控制电源：DC22V+-1由招标方提供。

2.3.14二次回路控制采用铜芯导线经过接线端子并有明显线号标记，线号与二次接线图一致。柜内控制线用线槽敷设；安装在两个不同单元器件之间的连线应经过端子排。

2.3.15软起动柜高压柜门内安装的门控开关的辅助触点设计于软起动器控制回路中，避免误开高压柜门对人造成伤害，柜门上还设有紧急停车按钮。软起动器柜顶部设有压力释放装置（事故泄压孔）。

2.3.16柜体金属外壳、屏障和柜门按规定要求进行正确的接地，柜内有接地母排，可连接多个接地端子。在维修状态下，电机输出回路部分和电源端，同时接地开关实现的下游部分接地，从而维修时该回路下游的人员和设备的安全。

2.3.17主回路、旁路真空接触器

真空断路器，接触器为电气自保持式。

真空断路器，真空接触器的额定电流应与对应的电动机额定电流匹配。

真空断路器，真空接触器应该有较明显的触点磨损视觉指示,不需要工具检查触点磨损。

真空断路器，真空瓶和线圈的维护不需要移动真空接触器。

主回路选用含熔丝抽出式真空断路器，旁路回路选用固定式真空接触器.

真空断路器，接触器为产品

真空接触器应有以下额定值

额定电压：12kV

额定雷击瞬时耐受电压：75kV

1分钟额定电源频率耐受电压：28kV

额定频率：5Hz

额定短时分断电流：2kA

额定短时接通电流

短时分断电流（3s）:2kA

工况：持续工作

利用率因数：AC3

保护协调：类型 2

*少运行寿命：额定运行电流下25,次

2.3.18微处理器控制模块

为能力和尘能力，微处理器控制模块采用模块化全封闭盒状设计，通过标准内置键盘可以调整数字参数。

为便于控制器设置、诊断、状态和，LCD显示器应有充足信息，并提供中/英文操作界面。

控制器可分别通过LCD显示屏或通过通讯接口以中文及英文方式提供下列功能：

三相电流(A)

三相电压(kV)

三相有功功率(KW,HP)

电机功率因数

启动器的状态

*后起动的信息（启动时的*大电流，启动的时间）

99个记录，8个跳闸记录

2.2.19控制器

提供欠电压/过电压、电源频率故障、相序、短接可控硅、电机过载、瞬时过电流、接地故障、欠电流、电流不均衡、电机热敏电阻、启动时、失电、通讯时、电池/时钟故障、辅助跳闸装置等保护和诊断功能，的电机保护功能在旁路运行时应仍然。

操作面板采用中文界面。

2.3.2为系统的、稳定及安全运行，1kV软起动装置需配置同品牌的预测维护模块（投标文件中需提供样本）使之减少环境因素、电气及机械故障对系统远行的影响。预测维护模块需具备如下检测功能：

1）机械故障检测（包括松动的基座或部件，不平衡，失准，耦合器，轴承，传输元件，动力装置，转子故障）；

2）电气故障检测（包括接线松动，定子，短路，电气，外部电气）；

3）电气参数检测（包括功率因数，有功功率，无功功率，电压值(3相，电流值(4相)，电压不平衡，电流不平衡，频率)；

4）谐波失真总量检测：第3, 5, 7, 9, 11, 13谐波.

2.4高压固态软起动一体柜执行标准

规格书提出*低限度的要求，设备及材料的设计和制造应遵循相应的中国标准（GB）和IEC标准。只有当无相应的中国标准时，才能采用标准。

 主要的标准及规范如下（但不限于此）：

 IEC-61《电磁兼容性(EMC)》

IEC-6747《半导体器件》

IEC-6191《半导体器件的机械标准化》

IEC-6148《半导体器件和集成微电子电路的字母号》

IEC-6147《半导体器件的额定值和特性及测量方法基本原理》

IEC-6146《工业和运输上应用的半导体功率变换器》

IEC 62271 《高压开关设备和控制设备》

IEC 6947 《低压开关设备和控制设备》

IEC 6694 《高压开关设备和控制设备标准的通用条款》

IEC 6617 《制图用图形号》

IEC 6529 《外壳护等（IP 代码）》

IEC 6466 《高压缘封闭开关设备的控制设备》

IEC 6446-1999《人机接口标记和鉴别的安全和基本规则.用颜色和数字对导体的鉴别》

IEC 6445-1999《人机接口、作标记和识别的基本与安全原则.电器端子和用相应号标志的接线端子的识别方法（包括字母数字标志识别通则）》

IEC 6439《低压开关设备和控制设备组件》

IEC 642-199《高压交流开关熔断器》

IEC 6298 《额定电压1kV 以上52kV及以下交流金属封闭开关设备和控制设备》

IEC 6269 《低压熔断器》

IEC 6255 《电气继电器》

IEC 6146 《半导体变流器》

IEC 673 《人机接口、标记和识别的基础和安全原理.指示设备和调节器用编码原理》

IEC 656 《交流高压断路器》

GB/T 14549-1993《电能质量公用电网谐波》

 GB396-91 3 ～ 35 kV交流金属封闭开关设备

 GB1984-89 交流高压断路器

 GB/T1122-89 高压开关设备通用条件

 GB128-98 电流互感器

 IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备

 Q/HP 1-25          《中压交流电动机固态软起动装置》

 GB/T 1122-1999   《高压开关设备和控制设备标准公用要求》

 GB／T2423.4－1993      《电工电子产品基本环境试验规程试验Db：交变湿热试验方法》

 ／T 1251－21      《交流电动机电力电子软起动装置》

 GB／T 13422 －1992     《半导体电力变流器电器试验方式》

 GB／T 14549－93        《电能质量公用电网谐波》

 GB／T 17626.14－2   《电磁兼容试验和测量电压波动试验

2.5高压固态软起动一体柜柜体结构

2.5.1柜体门板采用冷轧钢板喷塑，隔板材料采用敷铝锌板，板厚均不小于2mm。柜体护等为IP42，能承受运输、安装及电气短路等破坏。

2.5.2柜体进线方式：电缆下进下出。

2.5.3柜体前后都装设标示铭牌，铭牌采用螺栓或铆钉固定，禁止采用粘结方式，柜内元器件应用铭牌作出标记。

2.5.4柜体内各个元器件和端子排的布置以及走线应整齐美观，应采用立体式布置、模块化设计，高、低压部分采用光纤连接并分开布置，高压主回路连接采用铜排。

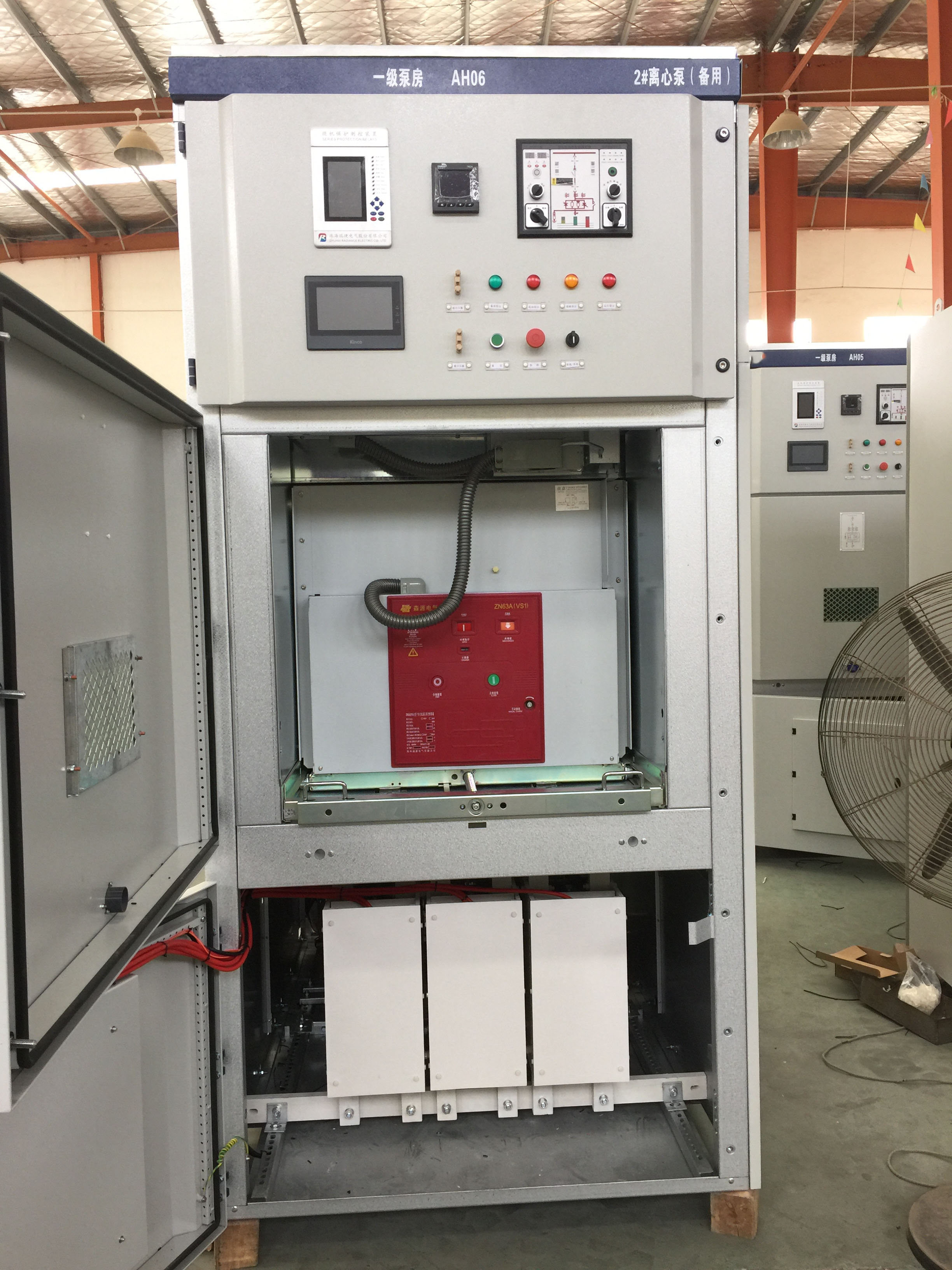

地区高原型高压固态软起动一体柜设备图片为：
