高压固态软启动柜有两种起动方式

湖北双友电气小张向您介绍:高压固态软启动柜有两种起动方式，一种是软起方式；另一种是直起方式。其中：直起方式是备用方式，即在软启动柜出现元件损坏等不能复位的故障，所采用的起动方式。



详询张经理 18162818288



下面给出两种起动方式的操作步骤，以供参考。

1.高压固态软启动柜软起方式

将柜体面板上的“软起/直起”旋钮，旋至软起位置；若要从高压固态软起动柜面板上的“起动”按钮起动时，则需将“本柜/远程”旋钮，旋至本柜位置；若是不从本柜起动，则需将“本柜/远程”旋钮，旋至远程位置。

送上控制电源，查看柜体面板上的黄色“故障指示”灯状态，若是亮着，则有故障，高压启动柜可通过触摸屏下面，一个“故障查询（Query fault）”按钮，进入故障查询界面，查看故障信息，并通过左上方“复位（Reset）”按钮复位故障。若是外部输入故障，则须找到外部故障点，消除外部故障后才能复位成功。再查看一个红色“旁路合指示”灯状态，若是亮着，则表示旁路接器KM1处于合位，可直接按红色蘑菇头“急停”按钮，将其分开，然后复位故障。

合上前端高压开关柜的断路器，送主回路高压电源。电源送上后，查看高压固态软起动柜触摸屏“Voltage”是否有电压值，或者查看电压数显表与下柜门电磁锁上的三个小灯是否点亮，若点亮即高压电已送至本柜。

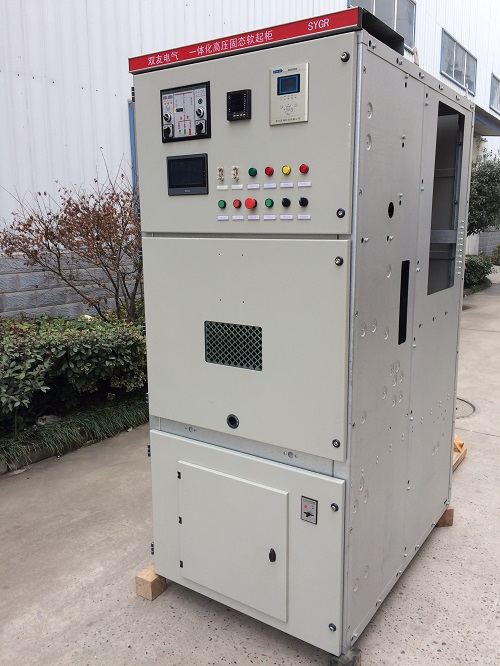

高压启动柜

查看柜体面板上的个绿色“备妥指示”灯状态。若是亮着，则柜体无故障，可以正常起动。若是不亮，则检查旁路接触器KM1是否分开，高压开关柜主电源是否送上。

上述步骤准备完毕，则可正常起动，按下“起动”按钮，电机完成起动。

需要停机时，则直接按下停机按钮，再分开高压开关柜断路器，断开主回路高压电源。

2.高压固态软启动柜直起方式

高压启动柜

将柜体面板上的“本柜/远程”旋钮，旋至本柜位置；将“软起/直起”旋钮，旋至直起位置；按下“直按起动”按钮，合上旁路接触器KM1。

合上高压开关柜断路器，送主回路高压电源，电机起动完成。

高压启动柜需要停机时，直按分开高压开关柜断路器，断路主回路高压电源，再按按红色蘑菇头“急停”按钮，分开旁路接触器KM1。
