三合一高压固态软起动柜接入电源后，柜内会带高电压。但即使在电机停止运行状态，其输入端仍带有高电压。柜内带有电磁锁，断开三合一高压固态软起动柜的前输入电源，确认软起动装置与高压断开后，方可打开软起动装置的前、后大门。在对三合一高压固态软起动柜的高压部分进行维护、维修之前，将三合一高压固态软起动柜的高压部分接地。

三合一高压固态软起动柜的微机控制器和二次控制回路使用AC 22V电源，接触微机控制器接线端及二次控制回路接线端有触电的危险。

三合一高压固态软起动柜的柜体接地。

三合一高压固态软起动柜性能指标

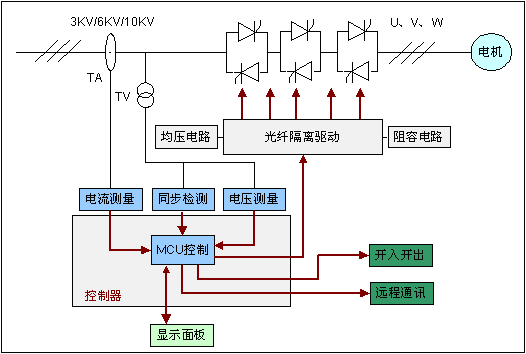

三合一高压固态软起动柜原理框图

软三合一高压固态软起动柜检测到外部起动命令时，由微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的电压；均压电阻擎制可控硅电压，串联回路中每只可控硅电压相等。光纤触发了控制器与高压可控硅之间的电气，同时了触发信号不受电磁干扰。
