绕线电机液体电阻起动装置完成原理

1.绕线电机的原理：绕线电机由定子和转子两个基本部分组成。定子是电动机的固定部分，用于产生旋转磁场，主要由定子铁芯、定子绕组和基座等部件组成。转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得转动力矩。

2.绕线电机与笼型电机的区别就是转子，绕线电机可以作为笼型电机用，但是笼型电机不能作为绕线电机用，绕线电机为了起动不失去其自有特性起动转矩大，故采用转子侧串电阻起动来抑制起动电流，增大转矩。其实绕线电机也可以定子侧降压起动，但是这时会失去绕线电机的固有特性：起动转矩大，故不采用这种起动方式。

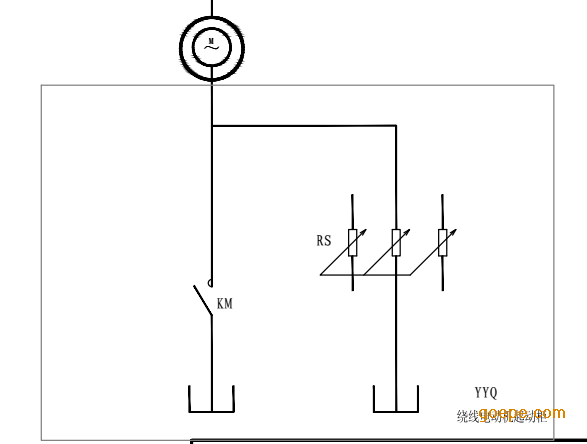

3.绕线电机串液体电阻起动装置起动方式因其起动电流小，起动转矩大，价格低而被市场接受和，这种起动方式也是目前绕线电机的一种起动方式。液体电阻起动装置主要是由水箱，板（分为动板和静板），传动组件，电解液，接触器和控制期间组成，引起绕线电机转子侧不能开路，所以液体电阻起动装置中水箱的三相下部是由缘隔板隔开的而上侧电解液是相通的。
